目視・外観検査の自動化事例と導入効果まとめ

目視検査の限界や現場の課題にお悩みではないでしょうか。本記事では、目視検査の定義や現場で発生しやすい困りごとから、自動化へ踏み切るための判断軸、AI・画像処理技術によって解決できる領域までを徹底解説します。実際の導入事例も参考に、自動化への第一歩を踏み出しましょう。

目視検査の定義と現場の困りごと

目視検査の目的と役割

目視検査とは、製品の表面にある傷や汚れ、変形、色ムラなどの欠陥を、人の視覚を用いて確認する工程のことです。製品が出荷される前の最終チェックとして機能し、顧客へ不良品が流出するのを防ぐ重要な役割を担っています。

現場で発生しやすい課題・困りごと

目視検査は人の目に依存するため、長時間の作業による疲労や集中力の低下が避けられず、欠陥の見逃しが発生するリスクが常に伴います。また、熟練の検査員と経験の浅い検査員とで判定基準にばらつきが生じやすく、品質の均一化が難しい点も課題です。

さらに、少子高齢化による人手不足が深刻化する中、新たな検査員の確保や育成にかかるコストと時間が、製造現場の大きな負担となっています。

目視検査を自動化すべきかの判断軸

生産量とタクトタイムの要件

目視検査を自動化する際、まず考慮すべきは生産量と要求されるタクトタイム（1個あたりの製造時間）です。多品種少量生産よりも、中量～大量連続生産の方が自動化による投資回収（ROI）が早まる傾向にあります。人が検査するよりも高速な処理が求められるラインでは、自動化の恩恵を大きく受けられます。

検査基準の明確化・定量化が可能か

人の「感覚」や「なんとなくの違和感」に頼っている官能検査を、カメラやAIで判定できる数値や明確なルールに落とし込めるかが重要な判断軸です。傷の大きさや深さ、色の差異など、許容範囲を定義できる項目であれば、自動化への移行がスムーズに進みます。

費用対効果（ROI）のシミュレーション

自動化装置の導入には初期費用がかかります。現在目視検査に割いている人件費、採用・教育コスト、不良品流出による損害リスクなどを算出し、自動化によってどれだけのコスト削減と品質向上効果が得られるかを事前にシミュレーションすることが大切です。

自動化で解決（潰せる）できる領域とメリット

一貫した品質管理とデータ化

自動化システムは、設定された基準に従って24時間同じ精度で検査を実行します。これにより、人による判定のばらつきが解消され、一貫した品質を維持することが可能です。また、検査結果をデータとして蓄積できるため、不良発生の原因分析や工程改善にも役立ちます。

人の目を超える微細欠陥の検出

高解像度のカメラと特殊な照明、そしてAI（ディープラーニング）を組み合わせることで、肉眼では見逃しやすい微細な傷やかすかな変色も高精度に検出できるようになります。特に、電子部品や精密機器などのシビアな品質が求められる領域で強みを発揮します。

省人化と夜間・無人稼働への対応

目視検査を自動化することで、検査員をより付加価値の高い業務へ配置転換させることができ、深刻な人手不足の解消に繋がります。また、休憩やシフト交代が不要なため、夜間稼働やラインの完全無人化を実現し、全体の生産能力を大きく引き上げることが期待できます。

導入を成功に導くポイント（チェックリスト）

対象ワークに適した照明・カメラの選定

自動化の精度を決定づけるのは「いかに欠陥を鮮明に撮像できるか」です。対象物の材質（光沢の有無など）や形状に合わせて、最適なカメラの解像度と照明（角度・色・種類）を組み合わせる光学設計が最も重要なポイントとなります。

AI学習用データの収集とチューニング

AIを活用する場合、導入前の学習モデル構築が鍵となります。良品と不良品の両方の画像データを十分に収集し、実運用に近い環境でAIに学習させる必要があります。運用開始後も、未知の不良に対応するための定期的なチューニング体制を整えておくことが成功の秘訣です。

スモールスタートでの検証（PoC）

いきなりライン全体を完全自動化するのではなく、特に負荷の高い工程や、見逃しが多い特定の不良項目に絞って導入を始めることをおすすめします。効果検証（PoC）を行いながら段階的に自動化範囲を広げることで、手戻りやコストのリスクを抑えられます。

目視・外観検査からの自動化事例

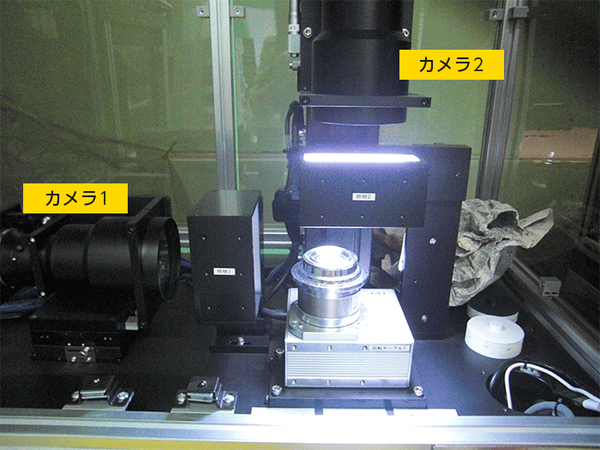

事例：めっき製品の目視・触感検査をAIで自動化

• 業界：金属表面処理（めっき）
• 規模：中小企業
• 工程：めっき製品の出荷前外観検査

引用元：シーシーエス株式会社
（https://www.ccs-inc.co.jp/casestudy/ohmori-cr_ai.html）

めっき製品の外観検査において、これまで人による目視と「触感」に頼って判定を行っていましたが、作業者の疲労や属人化が課題となっていました。最適な画像処理用LED照明とAI外観検査システム（シーシーエス製）を導入したことで、熟練者の感覚に依存していた検査を定量化・自動化することに成功。検査精度の向上と生産効率の大幅な改善を実現しました。

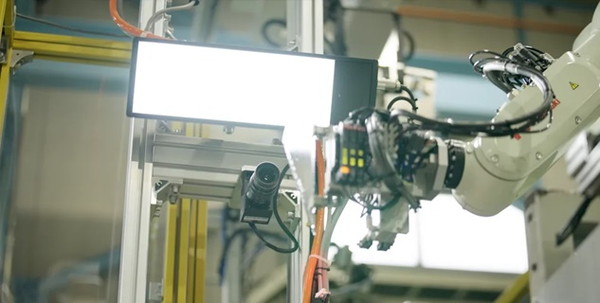

事例：複雑な湾曲形状を持つ自動車部品のロボット検査

• 業界：自動車部品製造
• 規模：中小企業
• 工程：インナーレンズの外観品質検査

引用元：Kawasaki Robotics
（https://kawasakirobotics.com/jp/case-studies/case_yamaguchi-mfg/）

新たに量産開始した車両デザイン部用のインナーレンズは、複雑な湾曲形状かつ微細な異物やキズも許されないシビアな要件でした。従来の手作業による目視検査では、表面・裏面・側面などの確認に1個あたり15秒以上を要し、熟練検査員の確保と教育が困難でした。そこで多関節ロボットを用いた「外観検査ロボットシステム（川崎重工製）」を導入。複雑な検査内容の自動化により、慢性的な人材不足の解消と安定した検査体制の構築を達成しました。

まとめ

自社に合った自動化アプローチで課題を解決

目視・外観検査の自動化は、品質の均一化と省人化を同時に実現し、製造現場の競争力を高める強力な手段です。まずは自社の検査工程における「明確な課題」と「自動化で解決したい項目」をしっかりと整理しましょう。

そして、対象製品の特性に合わせた最適な提案やシステム構築ができる、現場の知見と実績が豊富なパートナー企業へ相談することが、自動化プロジェクトを成功に導く近道となります。
